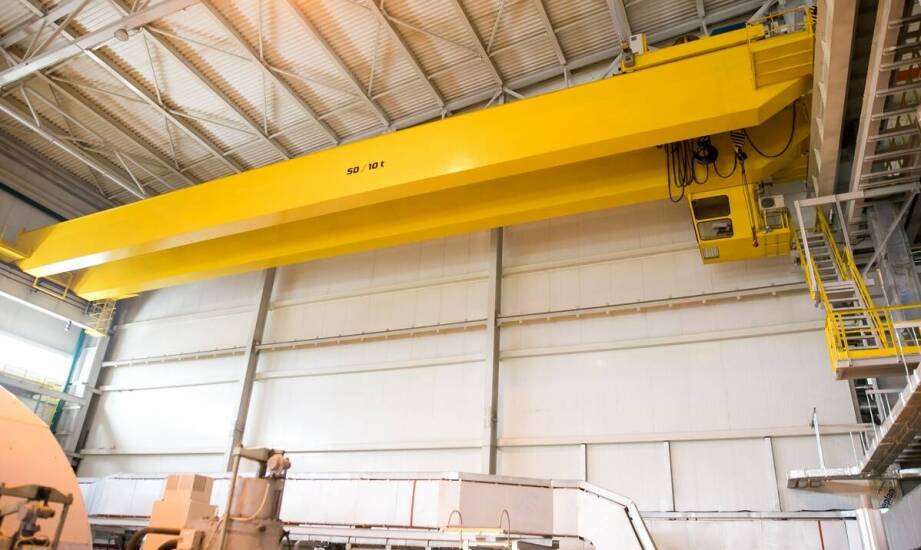

Jak warunki hali i pracy suwnicy wpływają na dobór belek nośnych pod suwnicę

W przemysłowych obiektach wielkopowierzchniowych sama kubatura nie definiuje możliwości operacyjnych zakładu. Kluczowym czynnikiem staje się sprawny wewnętrzny transport bliski, który opiera się na torowiskach ułożonych wzdłuż naw hali. W takich przestrzeniach nośność suwnicy, rozstaw słupów oraz tryb pracy urządzenia dźwignicowego ściśle warunkują układ nośny budynku. Projektanci muszą zintegrować parametry mechaniczne ciężkiej maszyny z dostępnymi warunkami przestrzennymi. Nawet niewielkie odchylenia w geometrii torowiska przenoszą się na całą strukturę obiektu, co zmusza do precyzyjnego planowania stref podparcia. Rozstaw słupów głównych, wynoszący zazwyczaj od 6 do 12 metrów, bezpośrednio kształtuje schemat statyczny całego torowiska. To właśnie od tych fizycznych odległości zależy mechaniczne zachowanie elementów konstrukcyjnych podczas przejazdu maksymalnie obciążonej maszyny. Właściwa analiza tych wielkości decyduje o stabilności pracy całego wyposażenia technologicznego.

Obciążenia dynamiczne i wpływ geometrii hali na układ nośny

Nominalny udźwig suwnicy stanowi jedynie początkowy punkt wyjścia do analizy inżynierskiej i nie wystarcza do poprawnego określenia przekroju torowiska. Konstrukcja pracuje pod wpływem sił zmiennych w czasie. Z tego powodu należy bezwzględnie uwzględnić współczynnik dynamiczny φ6, który zwiększa pionowe obciążenia próbne zgodnie z wytycznymi normy PN-EN 1991-3. Weryfikacja rzeczywistych obciążeń wymaga dokładnego zestawienia ciężaru własnego maszyny (Qc), maksymalnego ciężaru podnoszonego ładunku (Qh) oraz sumarycznego nacisku koła na szynę (Qr). Te trzy parametry w połączeniu z częstotliwością przejazdów determinują ostateczny kształt wymaganego przekroju. Cykle pracy suwnicy kategoryzuje się za pomocą uniwersalnych klas od A1 do A8. Wyższe wartości w tej skali oznaczają intensywną eksploatację, która prowadzi do szybszego zmęczenia użytego materiału i wymusza stosowanie masywniejszych podpór.

Wymiary samej hali narzucają nieprzekraczalne ograniczenia fizyczne dla długości pojedynczego przęsła torowiska. Standardowy rozstaw słupów w przedziale od 6 do 12 metrów wymaga ścisłego dostosowania sztywności punktu podparcia do całkowitej długości elementu nośnego. W sytuacjach, w których odległość między punktami podparcia przekracza 7,5 metra, najczęściej projektuje się dedykowane dźwigary, co skutecznie pozwala uniknąć powstawania nadmiernych odkształceń. Geometria hali oraz lokalizacja słupów podsuwnicowych ściśle określają dostępną strefę podparcia. Wymusza to odpowiednią wysokość i objętość użytego elementu konstrukcyjnego. Podczas samego montażu przy rozstawach rzędu 5 do 7,5 metra przestrzega się tolerancji wykonawczej wynoszącej zaledwie ±10 milimetrów. Przekroczenie tego wąskiego limitu trwale zaburza liniowość torowiska. Dodatkowo inżynierowie na każdym etapie muszą kontrolować sztywność układu. Dzieje się tak, ponieważ graniczne ugięcie pionowe pod obciążeniem wynosi LB/600, co w większości projektów staje się parametrem krytycznym decydującym o doborze przekroju.

Rola elementów prefabrykowanych w infrastrukturze przemysłowej

W zoptymalizowanym budownictwie inżynieryjnym systematycznie odchodzi się od wylewania skomplikowanych elementów nośnych bezpośrednio na placu budowy. Konstrukcje powstające w kontrolowanych warunkach zakładów produkcyjnych pozwalają na uzyskanie znacznie wyższej powtarzalności wymiarowej oraz gwarantowanej jakości użytego betonu. W halach o intensywnym reżimie pracy optymalnym rozwiązaniem projektowym są komponenty betonowe. Belki podsuwnicowe bezpiecznie przejmują obciążenia z suwnicy i płynnie przekazują je bezpośrednio na słupy główne obiektu. Masywne elementy żelbetowe wykazują doskonałą odporność na drgania generowane przez poruszającą się maszynę. Jednocześnie dobrze tłumią hałas powstający podczas procesu transportu bliskiego. Wymaga to jednak niezwykle precyzyjnego technologicznie połączenia struktury betonu ze stalowym rusztem torowiska.

Większość przemysłowych prefabrykatów żelbetowych projektuje się z myślą o bezpośredniej współpracy z popularnymi szynami suwnicowymi typu SD. Profile te charakteryzują się niskim przekrojem oraz szeroką podstawą, która fizycznie gwarantuje stabilność całego mechanizmu. Dostarczane na plac budowy elementy, które w swoim asortymencie posiada Pascal Prefabrykaty, muszą spełniać restrykcyjne wymogi dotyczące klas ekspozycji. Gotowy element nośny wbudowany trwale w kubaturę hali staje się najważniejszym łącznikiem konstrukcyjnym między maszyną a statycznym szkieletem budynku. Prefabrykowane podparcie przejmuje siły pionowe i poziome, stabilizując torowisko na całej długości, co zyskuje szczególne znaczenie przy przejazdach z maksymalnym obciążeniem roboczym. Wymiarowa powtarzalność takich elementów zdecydowanie ułatwia późniejsze prace serwisowe i wymuszoną zużyciem wymianę uszkodzonych fragmentów szyn.

Błędy popełnione na wczesnym etapie projektowania strefy podparcia generują wysokie koszty już w pierwszych tygodniach intensywnej eksploatacji nowego zakładu produkcyjnego. Przekroczenie rygorystycznie wyznaczonego ugięcia granicznego LB/600 powoduje natychmiastowe problemy z zachowaniem płynności jazdy maszyny. Prowadzi to bezpośrednio do niebezpiecznych kolizji suwnicy z wystającymi elementami konstrukcyjnymi hali. Niewłaściwie dobrana sztywność samego torowiska drastycznie i nieodwracalnie przyspiesza proces zużycia kół jezdnych, stalowych szyn typu SD oraz łożysk. Wymusza to ostatecznie częste, nieplanowane przestoje całej linii produkcyjnej. Spójne połączenie parametrów wytrzymałościowych pracującej maszyny z fizyczną geometrią hali pozwala ostatecznie stworzyć bezpieczny i bezawaryjny system transportu wewnątrzzakładowego.
