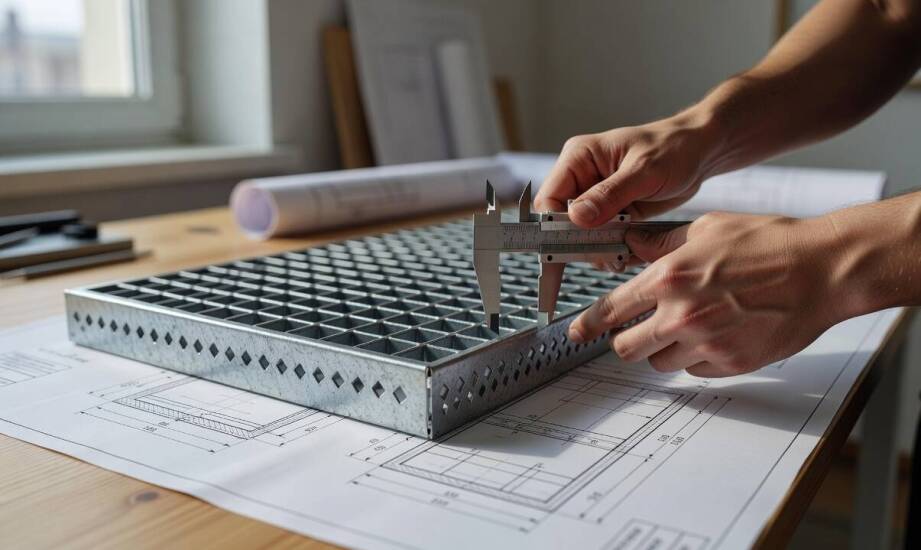

Jak czytać wymiary i oznaczenia stalowych stopnic przed zamówieniem do projektu

Błąd w odczytaniu specyfikacji technicznej potrafi zatrzymać całą budowę. Inżynier przygotowujący projekt schodów przemysłowych zamówił stopnice metalowe wyłącznie na podstawie szybkiego rzutu oka na rysunek, ignorując kluczowe oznaczenia. Dostarczone elementy o wymiarze nośnym L wynoszącym 500 milimetrów kompletnie nie pasowały do rzeczywistej rozpiętości 700 milimetrów między belkami w obiekcie. Wybrano również zbyt cienki płaskownik, który zupełnie nie odpowiadał planowanemu obciążeniu użytkowemu na ciągu komunikacyjnym. Skutkiem tego niedopatrzenia było natychmiastowe wstrzymanie montażu na kilkanaście dni. Główny wykonawca musiał ponieść koszty przestoju ekipy i czekać na wyprodukowanie nowych elementów w pełni zgodnych z założeniami konstruktora. Uniknięcie takich sytuacji wymaga dokładnej analizy wytycznych wymiarowych.

Co sprawdzić na rysunku przed wyborem elementu?

Pierwszym i najważniejszym parametrem weryfikowanym w każdym projekcie jest wymiar nośny L, oznaczający odległość między punktami podparcia. Zazwyczaj pojawia się on jako pierwsza wartość w zapisach technicznych, na przykład w popularnym formacie L-700 x B-300. Kolejność tych danych ma krytyczne znaczenie dla stabilności konstrukcji. Zamiana wartości nośnej L z wymiarem poprzecznym B skutkuje wyprodukowaniem detalu, którego nie da się poprawnie i bezpiecznie zamontować w biegu schodowym.

Dokumentacja techniczna określa precyzyjnie kierunek układania głównych elementów. Rozpoznanie płaskownika nośnego na rzutach wymaga odczytania linii wymiarowych lub specjalnych znaczników kierunkowych. Często prawidłowy układ wskazuje się dwiema równoległymi liniami na krawędziach schematu, wskaźnikiem rozpiętości albo wyraźnym zaznaczeniem kierunku oparcia o podkonstrukcję. Płaskowniki nośne muszą opierać się bezpośrednio na belkach konstrukcyjnych, aby skutecznie przenieść ciężar użytkowników. Rozstaw oczek w specyfikacji definiuje natomiast gęstość siatki prętów poprzecznych. Standardowe układy wynoszą 34 na 38 milimetrów w technologii zgrzewanej oraz 33 na 33 milimetry w technologii prasowanej. Grubość i wysokość profilu, na przykład 30 na 2 milimetry, wpływają bezpośrednio na sztywność całego układu. Sprawdzenie tych wytycznych przed przekazaniem zapotrzebowania do zakładu wytwórczego eliminuje większość błędów montażowych.

Jak interpretować nośność i dopasować wariant wykończenia?

Właściwe parametry wytrzymałościowe dobiera się zawsze na podstawie szczegółowych tabel udostępnianych przez producenta. Każdy wariant zachowuje się inaczej pod wpływem obciążeń dynamicznych i statycznych. Wartości nośności nie są uniwersalną normą dla wszystkich konstrukcji na rynku. Wymagają one rygorystycznego sprawdzenia w karcie konkretnego wyrobu dla wybranego przekroju, grubości płaskownika i konkretnej rozpiętości podparcia w obiekcie. Inżynier zestawia przewidywany ruch w strefie przemysłowej z wynikami badań laboratoryjnych dla danego modelu. Obszerny katalog opisujący stopnice metalowe służy w takim procesie jako podstawowy punkt odniesienia przy weryfikacji dopuszczalnych naprężeń i bezpiecznych ugięć sprężystych.

Zastosowanie konkretnych rozwiązań materiałowych zależy w dużej mierze od panujących warunków otoczenia. Zakład SAKOSTAL produkuje specjalistyczne kraty zgrzewane i prasowane o zróżnicowanych profilach, dostosowując je do surowych wymogów nowoczesnego przemysłu. Obiekty narażone na regularne rozlewanie olejów, smarów lub okresowe oblodzenie wymagają podwyższonego poziomu bezpieczeństwa dla pracowników. Wersje typu serrated z nacinanymi płaskownikami nośnymi znacznie zwiększają właściwości antypoślizgowe. Wykorzystuje się je powszechnie na stromych pochylniach oraz na zewnątrz budynków w trudnych warunkach atmosferycznych. Ochronę przed korozją w środowisku bardzo wilgotnym lub agresywnym chemicznie gwarantuje solidna powłoka cynkowa nakładana metodą zanurzeniową. W zakładach przetwórstwa spożywczego często stosuje się natomiast warianty ze stali nierdzewnej, które zachowują odporność na rdzewienie bez dodatkowych powłok ochronnych.

Poprawny dobór elementów nośnych do skomplikowanego projektu przemysłowego zaczyna się od gruntownego odczytania dokumentacji technicznej, a nie od oceny czysto wizualnej detalu. Pobieżna weryfikacja kluczowych parametrów prowadzi niemal zawsze do kosztownych opóźnień i ryzykownych błędów w docelowej konstrukcji. Tylko sumienne i kompletne sprawdzenie wymiarów, tabel nośności oraz technologii wykończenia pomaga dobrać element zgodny z wymaganiami.
